Wägebereich (max.): 10 t – 25 t, Ablesbarkeit: 5 kg – 10 kg
Achs- und Radlastwaagen für große Fahrzeuge mit Zwillingsbereifung (Lastzüge, Sattelschlepper, TIR, usw.), auch mit Eichzulassung erhältlich
Achtung: Letzte verfügbare Teile!

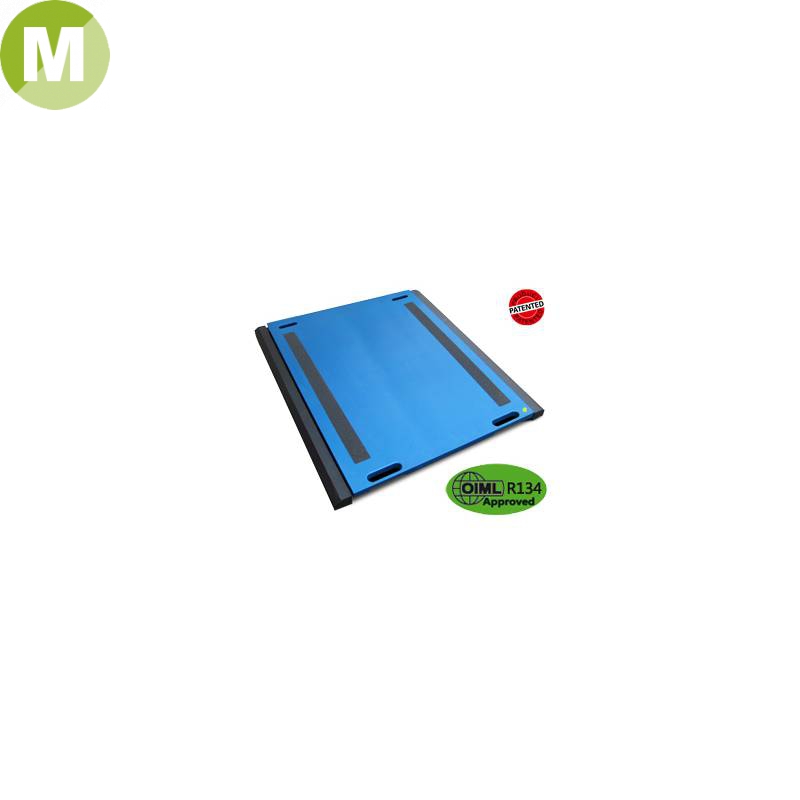

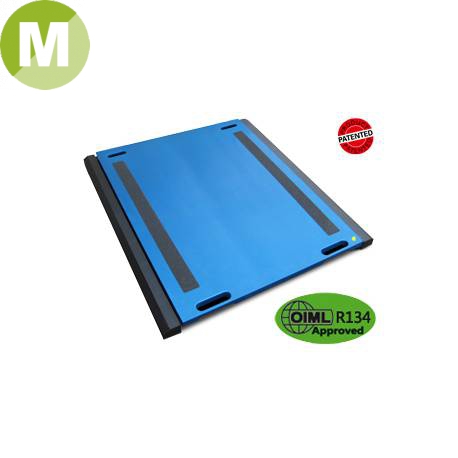

Plattformen zur Realisierung von Wägestationen beziehungsweise Achs- und Radlastwaagen für großen Fahrzeuge mit Zwillingsbereifung (Lastzüge, Sattelschlepper, TIR, etc.). Sie sind mit Handgriffe an beiden Seiten ausgestattet, die Transport und Positionierung erleichtern. Besonders geeignet für dynamisches Wägen.
Technische Eigenschaften:
Abmessungen: 900x811mm. Höhe 69mm. Gewicht ca 67kg
Ladefläche: 900x700mm
Sie sind mit zwei Handgriffe von beiden Seiten ausgestattet, die den Transport und die Positionierung erleichtern
Robuste Bauweise aus speziellem Aluminium mit geringem Gewicht und hoher Widerstandsfähigkeit bei rauhen Arbeitsbedingungen
Kabel mit Schnellanschluss, Plattformseite
10m Kabel für die Verbindung zwischen Plattform und Anzeigegerät
IP68 Edelstahl Wägezellen
IP68 Hermetische Anschlusskasten
Spezieller Antirutschgummi unter der Plattform sorgt für festen Halt auf allen Oberflächen
Sehr einfache und zuverlässige Verbindung der Waage mit dem Anzeigegerät
Serienmäßiger IP68 Schutz mit IP68 Steckverbindern und PUR – Kabel
Die WWS Plattformen sind patentiert unter der Nummer: 1.342.302
Lieferbar in eichamtlicher Version
Lieferbar als hochauflösende Version
Lieferbar in Atex-Version für die Zonen 1/21 und 2/22
Eichung bei eichfähigen CE-M-Plattformen:
Die geeichten Plattformen sind wie folgt einsetzbar:
- Als Systemen mit Einzelplattform, die für die Wiegung von Fahrzeugen nicht benutzt werden.
- Als Radlastwägesystem die Anzahl WWS Plattformen entsprechen der Anzahl Fahrzeugräder.
- Als Achslastwägesystem bestehend aus einem oder mehreren WWS Plattformpaaren
(Außer eventuelle Anwendungsbegrenzungen, die von den Vorschriften der Europäischen Staaten abhaengen).
Die Plattformen WWS zusammen mit Gewichtsanzeigegerät 3590E „AF09“ sind zertifiziert OIML R134. Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Verwirklichung einer nationalen Zulassung, gemäß der Regelungen im Einsatzland.
Die CE-M-eichfähigen Ziffernschritte sind in der nachstehenden Tabelle “Verfügbare Versionen“ angegebenen für die Option ECEM. Die Option ECEM wird für jede eichfähige Plattform des Wäge-Systems benötigt.
Eichsysteme, mit mehr als einer WWS-Plattform, sind zugelassen zur Anzeige des Summengewichtes mit entsprechendem Ziffernschritt e:
Beispiel für ein 4-WWS-Plattformen-System
Einzelne CE-M-Plattform: Max=1500kg und e=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg and e=2kg
Produktgruppe | Mobile Waagen |
Kategorie | Achslastwaagen |
Funktionen | Gewichtskontrolle |
Bereich | Industrie |
Messwesen | M (als Option) |
Eichklasse | III |
Richtlinien | CE |
interne / externe Kalibrierung | Extern |
Wägefläche | 900x700 mm |
Material der Wägeplatte | Aluminium |
Gehäusematerial | Metall |
IP-Schutz | IP 68 |

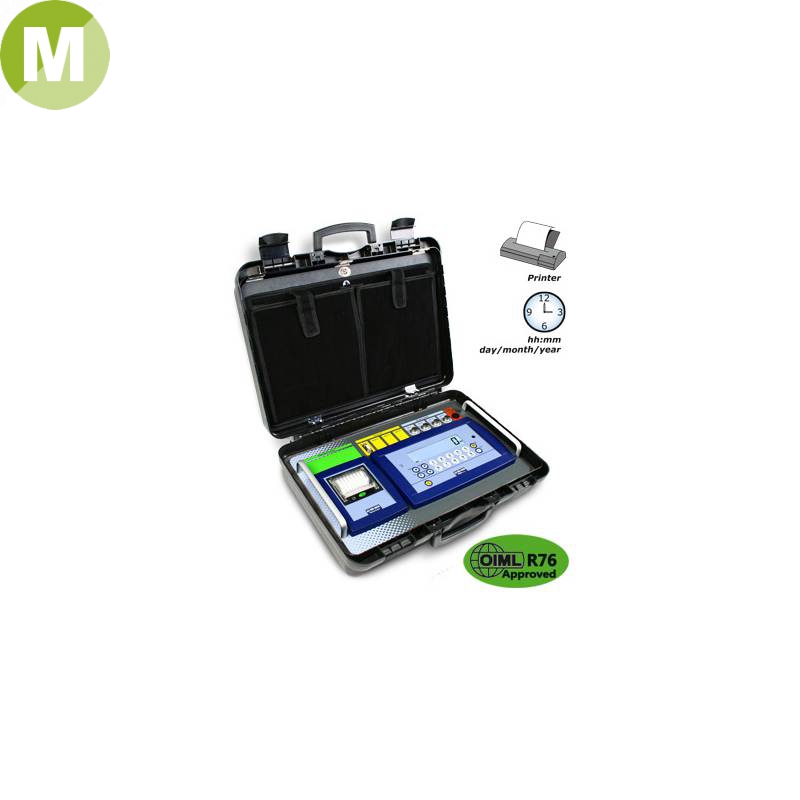

Transportkoffer | serienmäßig |
Drucker | Thermodrucker |
Auffahrrampen | als Option oder Zubehör |
Schnittstellen | RS232 |
Anzeige | hinterleuchtete LCD-Anzeige |
Ziffernhöhe (mm) | 25 |
Akku | Serienmäßig |
Akkubetriebsdauer | 10 h |
Aufladezeit | 12 h |
Netztransformator | Extern |
Wägebereich | 10 t bis 25 t |
Ablesbarkeit (d) | 5 kg bis 10 kg |
Nullstellung | ja |
Brutto / Netto / Tara | ja |
Wägen | ja |
Gewichtssummierung | ja |
Versandgewicht | 48 kg |
Garantie | 2 Jahre |
Lieferzeit | max. 3 Wochen |
