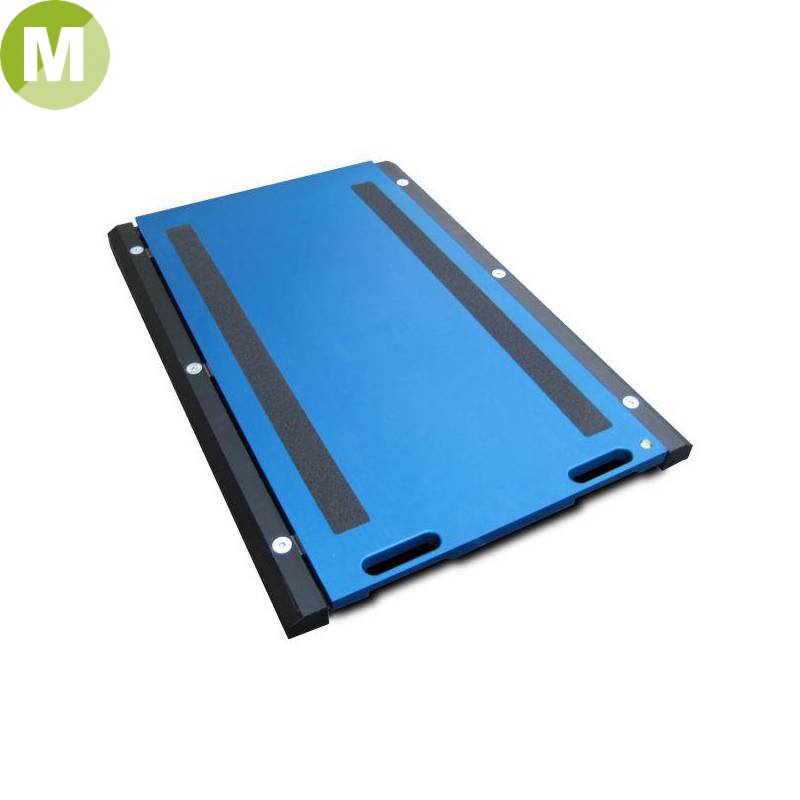

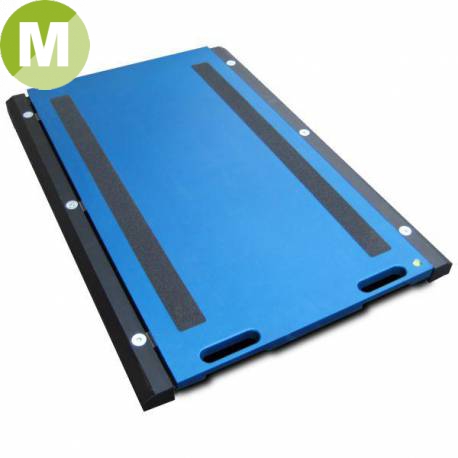

Plattformen zur Realisierung von Wägesystemen für Fahrzeuge mit Übergröße, die mit Zwillingsbereifung oder Reifen in Sondergrößen ausgestattet sind (Sattelzüge, Baustellenfahrzeuge etc.); integrierte Rollen ermöglichen einen einfachen Transport

Technische Eigenschaften:
Abmessungen: 900x611mm. Höhe 58mm. Gewicht ca 41,5kg
Ladefläche: 900x500mm
Ausgestattet mit Rollen die den Transport erleichtern
Robuste Bauweise aus speziellem Aluminium mit geringem Gewicht und hoher Widerstandsfähigkeit bei rauhen Arbeitsbedingungen
Kabel mit Schnellanschluss, Plattformseite
10m Kabel für die Verbindung zwischen Plattform und Anzeigegerät
IP68 Edelstahl Wägezellen
IP68 Hermetische Anschlusskasten
Spezieller Antirutschgummi unter der Plattform sorgt für festen Halt auf allen Oberflächen
Sehr einfache und zuverlässige Verbindung der Waage mit dem Anzeigegerät
Serienmäßiger IP68 Schutz mit IP68 Steckverbindern und PUR – Kabel
Die WWS Plattformen sind patentiert unter der Nummer: 1.342.302
Lieferbar in eichamtlicher Version
Lieferbar als hochauflösende Version
Lieferbar in Atex-Version für die Zonen 1/21 und 2/22

Eichung bei eichfähigen CE-M Plattformen
Die geeichten Plattformen sind wie folgt einsetzbar:
- Als Systemen mit Einzelplattform, die für die Wiegung von Fahrzeugen nicht benutzt werden.
- Als Radlastwägesystem die Anzahl WWS Plattformen entsprechen der Anzahl Fahrzeugräder.
- Als Achslastwägesystem bestehend aus einem oder mehreren WWS Plattformpaaren
(Außer eventuelle Anwendungsbegrenzungen, die von der Europäischen Staaten abhaengen).

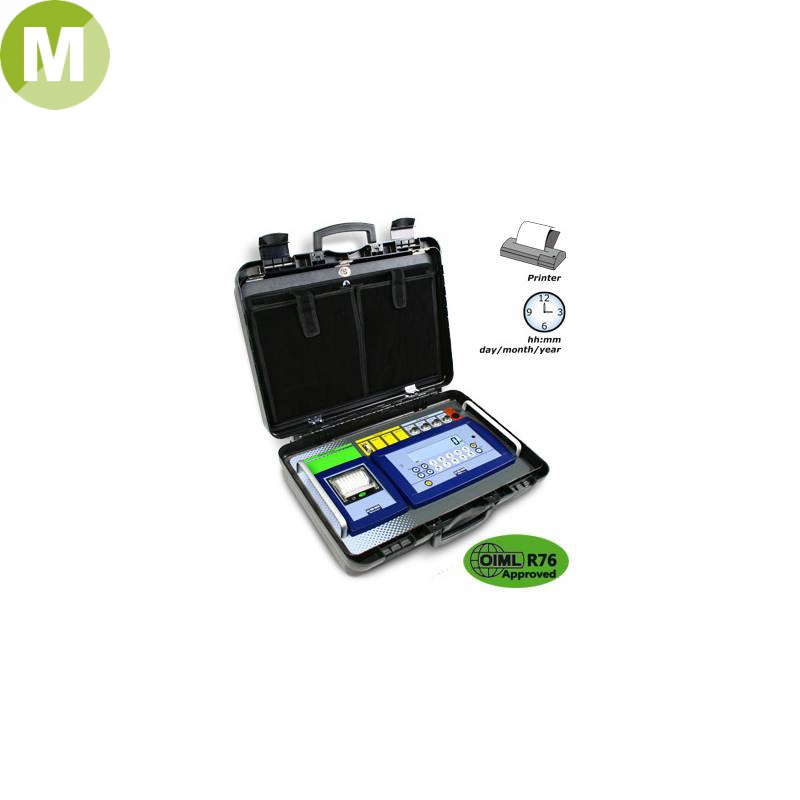

Die Plattformen WWS zusammen mit Gewichtsanzeigegerät 3590E „AF09“ sind zertifiziert OIML R134. Sie sind daher eichfähig für die dynamische Verwiegung von Fahrzeugen durch die Verwirklichung einer nationalen Zulassung, gemäß der Regelungen im Einsatzland.

Die CE-M-eichfähigen Ziffernschritte sind in der nachstehenden Tabelle “Verfügbare Versionen“ angegebenen für die Option ECEM. Die Option ECEM wird für jede eichfähige Plattform des Wäge-Systems benötigt.

Eichsysteme, mit mehr als einer WWS-Plattform, sind zugelassen zur Anzeige des Summengewichtes mit entsprechendem Ziffernschritt e:
Beispiel für ein 4-WWS-Plattformen-System
Einzelne CE-M-Plattform: Max=1500kg und e=0,5kg
Summe der 4 CE-M-Plattformen: Max=6000kg and e=2kg
